LG Xnote 노트북 모니터해체

오래도록 가방에 넣어서 방치를 했다가 문득 생각이 나서 꺼내보니 노트북 화면이 곰팡이가 낀 것 같은 얼룩이 생겨 액정을 깨끗이 딱으면 해결이 될 것 같은 생각에 뜯어 보기로 했다.



1. 모니터 전면에 있는 고무바킹을 뜯어 내고 6개의 나사를 푼다.

전면 나사 풀기

2. 조심스럽게 1자 드라이버등을 이용하여 덮게1을 벌여 분리한다.

덮게 분리

덮게가 분리된 상태

3. 모니터 전원케이블 분리

전원케이블 위치

전원케이블이 분리된 상태

4.좌우 아래에 있는 나사를 푼다.

좌측나사 2개

우측나사 2개

5. 상부 모서리에 있는 흑색나사를 푼다.

우측 1개

좌측 1개

6. 뒤면과 조심스럽게 액정을 분리한다.

뒷커버분리

7. 액정 뒷면의 케이블을 분리한다.

액정케이블

케이블 분리상태

8.액정 위의 기판 중 하나를 풀어 전선을 옆으로 치운다.

흰색 전선이 연결된 기판

흑색전선이 연결된 기판

 * 전선이 액정을 잡고 있어 액정을 빼내기 위함



9. 액정을 지지하고 있는 지지대의 양쪽 4개의 나사를 푼다.

10, 액정분리

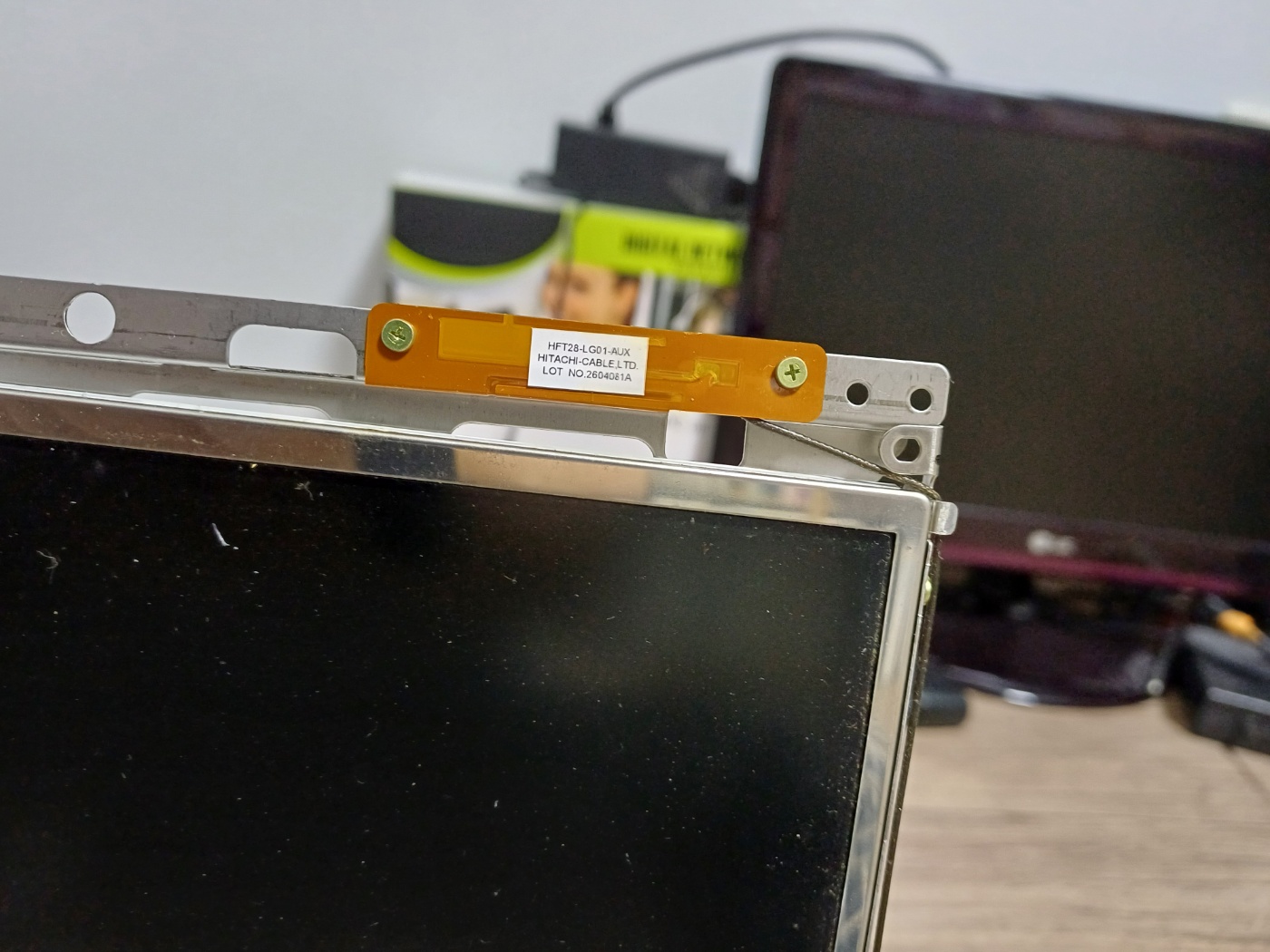

분리된 액정

11. 액정을 분해를 위해 1자 드라이버등으로 액정을 감싸고 있는 프레임을 조심히 걷어낸다.

액정 프레임 걷어내기

12. 더 이상의 분해는 어려워 포기함
